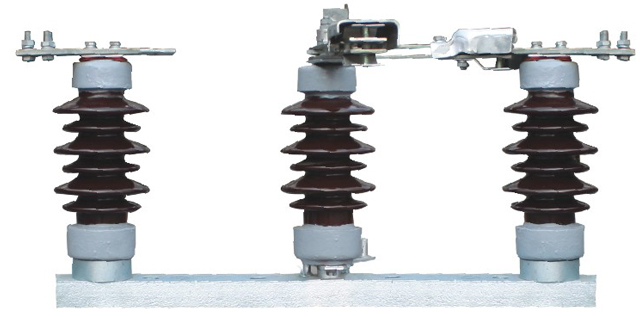

GW4-35戶外高壓隔離開關
更新：2018-3-8 上午 12:47:17點擊：
- 產品品牌上海山門
- 產品型號GW4-35
產品介紹
| 結構簡介 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

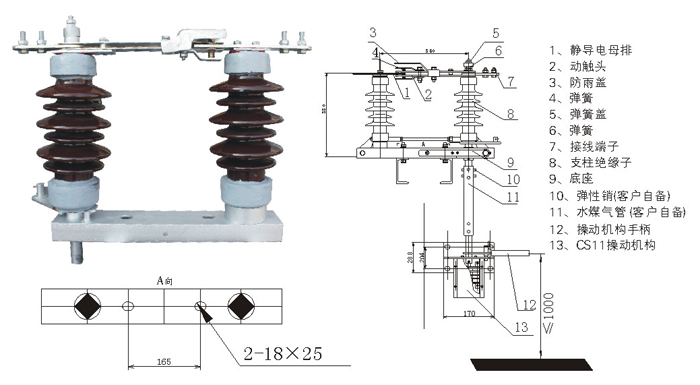

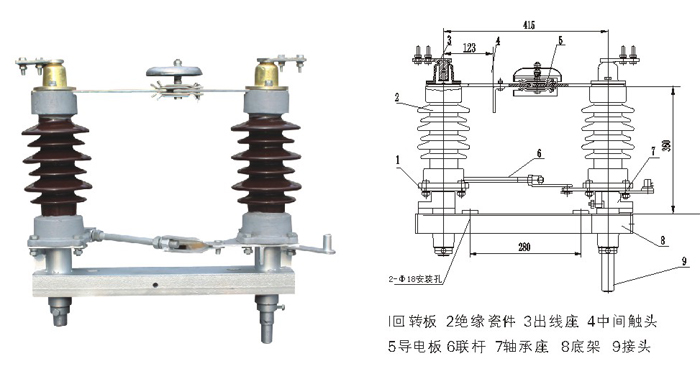

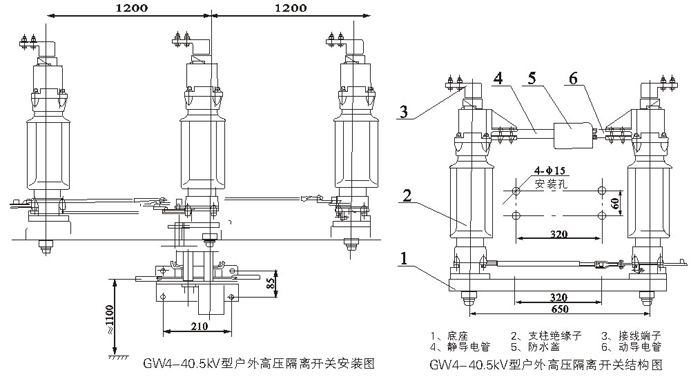

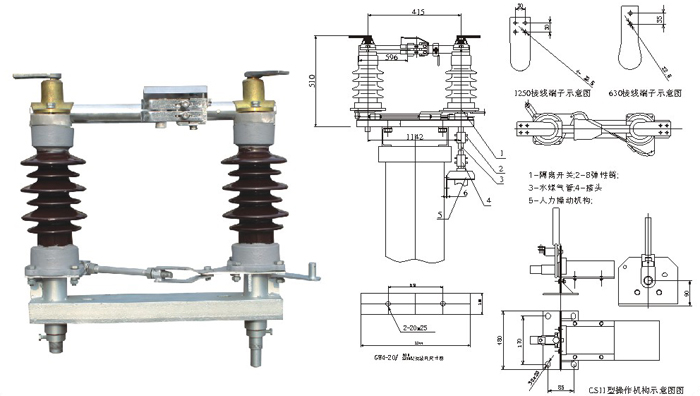

1）35kV成套隔離開關由GW4-40.5（D）（W）型隔離開關本體、CSⅡ、CS17或CS8-6D型人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。110kV成套隔離開關由GW4-126（D）（W）型隔離開關本體、CS14G人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。 2） 該隔離開關屬雙柱水平開啟式隔離開關。制成單極型式，當三極同步使用時，極間用連接桿連接起來。各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，兩支柱絕緣瓷瓶相互平行地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。 3）隔離開關的每個軸承座內裝有軸裝配，兩軸裝配間通過連扳、調節螺桿等連接傳動。 4）出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板供用戶連接路之用。 5）中間觸頭部分的觸指稱為裝配，采用外壓式或自力型觸指，其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。 6）隔離開關附有接地開關時，主導電回路與接地開關的聯鎖用基座上的扇形板與弧形板保證，在 主導電回路合閘時，接地開關不可合閘，接地開關合閘時，主導電回路不可合閘。配用CS8-6D或CS17-Ⅱ型時隔離開關與接地開關聯鎖由機構上的連鎖板實現。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品特點 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1）隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔觸頭的能力，提高了接觸可靠性； 2）觸指采用高強度、高導電率、高彈性的新型材料制造。依靠觸指自身的彈力夾緊觸頭，避免了目前因彈簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱家具的惡性循環； 3）隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入。使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法柳市，永不干涸，使隔離開關長期運行后的操作力距不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
完善化隔離開關特點說明 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1）全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。 2）導電部分銅管軟連接型，中間觸頭為 “握手” 式自力型觸指，彈簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均用軟連接固定聯接。 a.采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及彈簧產生接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性； b.觸指彈簧改為外置式，以避免彈簧分流； c.現場用戶無需焊接，無需被輔助材料，只提供安裝支架（訂貨時注明是否帶支架及高度） 3）轉動部分配有自潤滑套，無需潤滑脂 4）主接線端子為平板型。 5）開關用支柱絕緣子強度密度大，穩定可靠，配方采用高強度瓷料制造，減少了產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

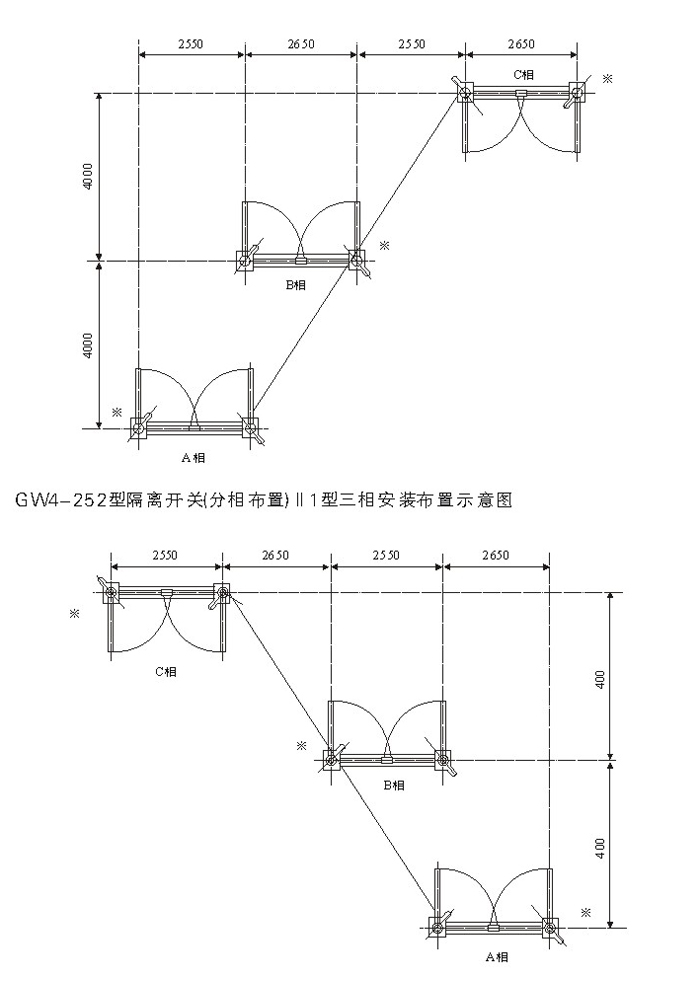

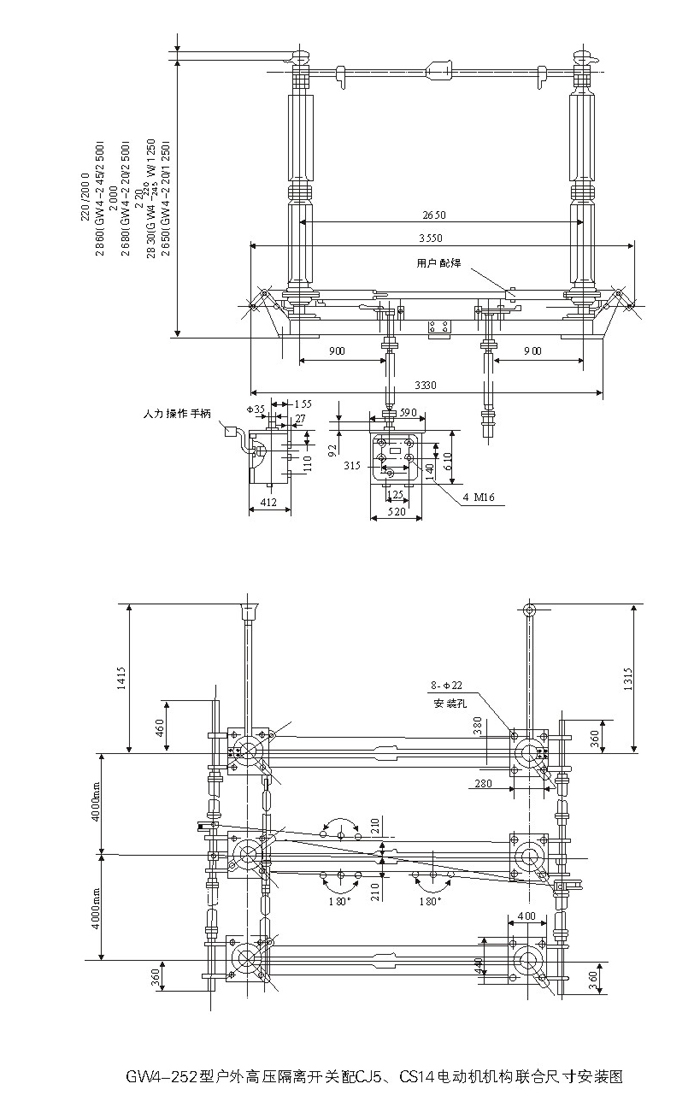

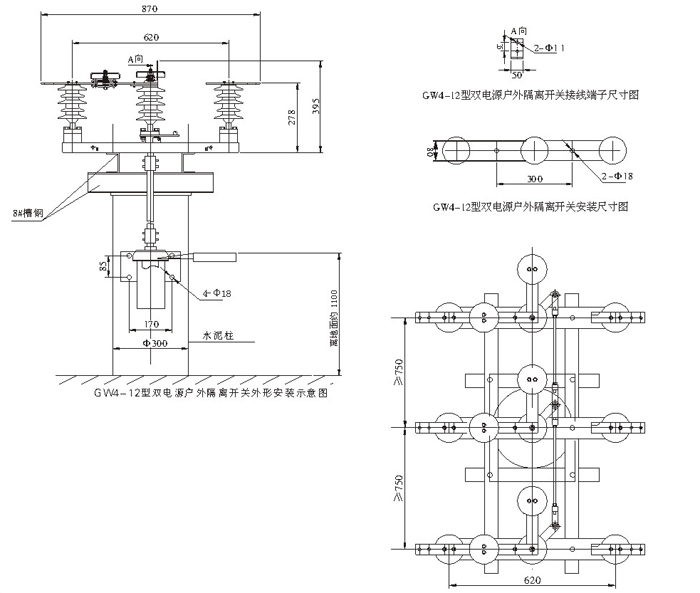

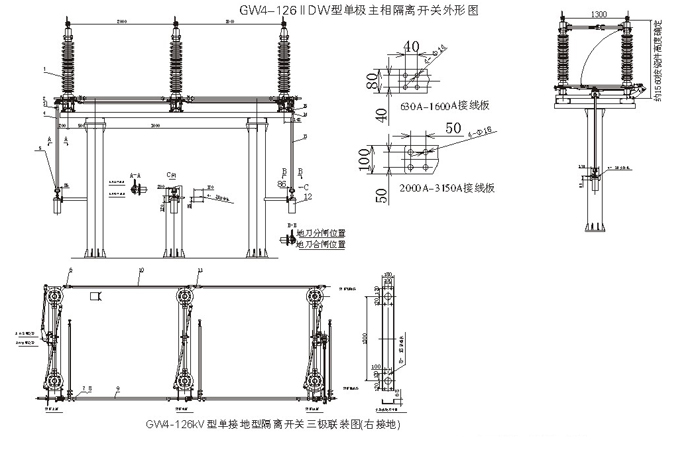

GW4-126KV單接地型隔離開關三極聯裝圖（右接地） |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 名稱 | 單位 | 參數 | ||||
| 額定電壓 | KV | 10 | ||||
| 最高電壓 | 12 | |||||
| 額定電流 | A | 200 | 400 | 630 | 1250 | |
| 額定熱穩定電流4s（有效值） | KA | 12.5 | 16 | 20 | 31.5 | |
| 額定動穩定電流(峰值) | kA | 31.5 | 40 | 50 | 80 | |
| 1min工頻耐受電壓有效值 | 對地 | kV | 42 | |||
| 斷口 | 50 | |||||
| 雷電沖擊耐受電壓 （峰值） | 對地 | 75 | ||||
| 斷口 | 85 | |||||
| 接線端子額定拉力 | N | 50.0 | ||||
| 配用操作機構型號 | 接地 | CS8-6D | ||||
| 不接地 | CS11 | |||||
