FZ(R)N21-40.5系列戶內高壓真空負荷開關(熔斷器組合電器)

更新：2018-3-7 下午 09:37:06點擊：

產品品牌上海山門
產品型號FZ(R)N21-40.5

產品介紹

概述
FZ(R)N21-40.5(D)/50-20型戶內高壓交流真空負荷開關(熔斷器組合電器)是專為35KV箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。本產品體積小、安裝方便、操作簡單。其結構科學合理，動作靈活可靠。負荷開關可實現免維護，組合電器可配用系列撞針式熔斷器，熔斷器更換安全方便。
FZ(R)N21-40.5(D)/50-20型戶內高壓交流真空負荷開關(熔斷器組合電器)適用于額定電壓40.5kV三相交流50Hz的供電網絡中，作為開斷負荷電流、過載電流及短路電流之用。尤其適用于無油化，不栓修及頻繁操作要求的場所。

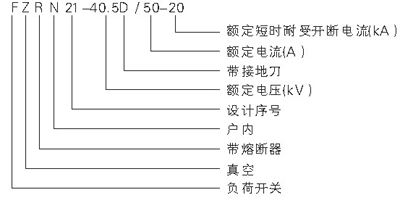

型號及其含義

真空負荷開關、熔斷器組合電器的電氣性能參數

序號	名稱	單位	組合電器	負荷開關
1	額定電壓	kV	40.5
2	額定頻率	Hz	50
3	4s額定短時耐受電流	kA	16
4	額定電流	A	50	1250
5	額定有功負載開斷電流		/	1250
6	額定閉環開斷電流		/	1250
7	額定峰值耐受電流		/	40
8	額定短路開斷電流		20	/
9	額定電纜充電電流		/	21
10	1min工頻耐受電壓(真空斷口、相間、相對地/隔離斷口)	kV	95/110
10	雷電沖擊耐受電壓(真空斷口、相間、相對地/隔離斷口)		185/215
11	控制輔助回路1min工頻耐壓		2
12	機械壽命	次	10000
13	真空滅弧室觸頭允許磨損厚度	mm	3
14	手動操作力	N·M	≯250

真空負荷開關、熔斷器組合電器的機械性能參數

序號	名稱	單位	參數
1	觸頭開距	mm	17±1
2	觸頭超程	mm	5±1
3	平均合閘速度	m/s	0.6±0.2
4	平均分閘速度	m/s	1.5±0.2
5	三相觸頭分、合閘不同期	ms	≤2
6	觸頭合閘彈跳時間	ms	≤3
7	帶電體之間及對地距離	mm	≥300
8	主回路電阻(熔斷器除外)	μΩ	≥150
