ZW8-12（G）系列戶外真空斷路器

更新：2018-3-7 下午 10:51:36點擊：
  • 產品品牌上海山門
  • 產品型號ZW8-12（G）
  • 在線訂購
產品介紹

概述
ZW8－12系列戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外高壓開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
ZW8－12G是由ZW8－12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用，也可自備電源，有內置PT與外置PT。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。

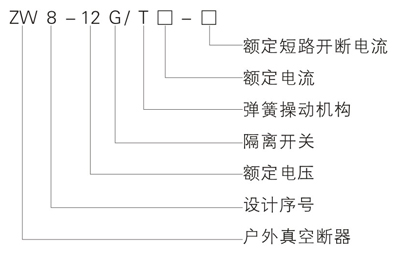

ZW8－12型號及其含義

ZW8－12主要技術參數

序號 名稱 單位 數據
6.3KA 12.5KA 20KA
1 額定電壓 kV 12
2 最高工作電壓 kV 12
3 額定電流 A 630
4 額定短路負載開斷電流 kA 6.3 12.5 20
5 額定短路關合電流(峰值) kA 16 31.5 50
6 額定峰值耐受電流 kA 16 31.5 50
7 額定短時1min耐受電流 kA 6.3 12.5 20
8 額定絕緣水平 工頻耐壓(干式) kV 42
雷電沖擊耐壓(峰值) 75
9 額定操作順序   分-0.3S-合分-180S-合分
10 機構壽命 次 10000
11 額定短路開關電流開關次數 次 30
12 操作機構額定合閘電壓 V 110,220
13 操作機構額定分閘電壓 V 110,220
14 觸頭開距 mm 11±1
15 超行程(觸頭彈簧壓縮長度) mm 3
16 三相分、合閘不同期性 ms ≤2
17 觸頭合閘彈跳時間 ms ≤2
18 平均分閘速度 m/s 1.0±0.2
19 平均合閘速度 m/s 0.7±0.15
20 分閘時間 最高操作電壓下 s 0.015-0.05
最低操作電壓下 0.03-0.06
21 合閘時間 s 0.025-0.05
22 各相主回路電阻(組合斷路器主回路電阻) μΩ ≤120(≤200)
23 動靜觸頭允許磨損累計厚度 mm 3

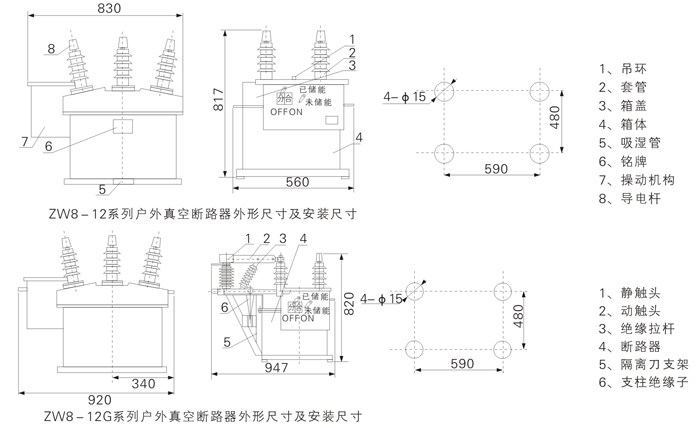

ZW8－12外形及安裝尺寸圖

注：用戶如有特殊要求，可與我廠協商后確定。
