ZW6-12系列戶外高壓真空斷路器

更新：2018-3-9 下午 06:37:18點擊：
  • 產品品牌上海山門
  • 產品型號ZW6-12
  • 在線訂購
產品介紹
概述
ZW6-12/630-16(20)型戶外高壓真空斷路器適用于12KV及以下，交流50HZ的三相電力系統。主要用于農網和城網作分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。

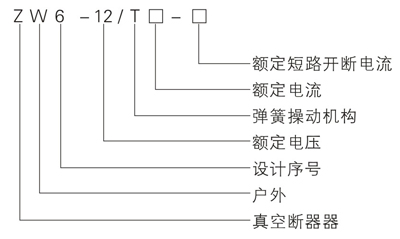

型號及其含義



斷路器的裝配調整參數

序號 項目 單位 參數
1 觸頭開距 mm 9±1
2 觸頭超程 3±1
3 平均合閘速度 m/s 0.6±0.2
4 平均分閘速度 1.0±0.2
5 觸頭合閘彈跳時間 ms ≤2
6 三相分閘同期性 ms ≤2
7 合閘時間 s ≤0.1
8 分閘時間 最高操作電壓 ≤0.06
最低操作電壓 ≤0.1
9 每相回路直流電阻 μΩ ≤200
10 相間中間距(滅弧室) mm 193
斷路器的額定技術參數
序號 名稱 單位 參數
  額定電壓 kV 12
  額定絕緣水平 1min工頻耐壓 干式 kV 42
  濕式(對地) 34
  雷電沖擊耐壓(峰值) 75
  額定電流 A 630
  額定頻率 Hz 50
  額定短路開斷電流 kA 12.5、16、20
  額定短路關合電流(峰值) 31.5、40、50
  額定峰值耐受電流 31.5、40、50
  額定短時耐受電流 12.5、16、20
  操作順序   分-0.3s-合分-180s-合分
  額定短路電流開斷次數 次 30
  機械壽命 次 10000
  額定操作電壓CT彈簧操作機構 V DC24、48V、AC DC100V、220V
  觸頭允許磨損厚度 mm 3
  過電流脫扣器額定電流 A 5
  重量 kg 130(標準)

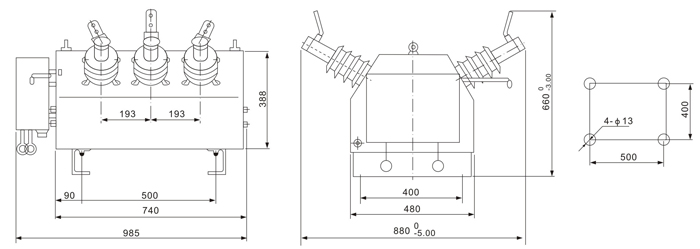

斷外形及安裝尺寸圖

注：用戶如有特殊要求，可與我廠協商后確定。
